Гидромодули для чиллеров

Описание серии

В комплект гидромодуля входит:

Описание основных компонентов гидромодуля

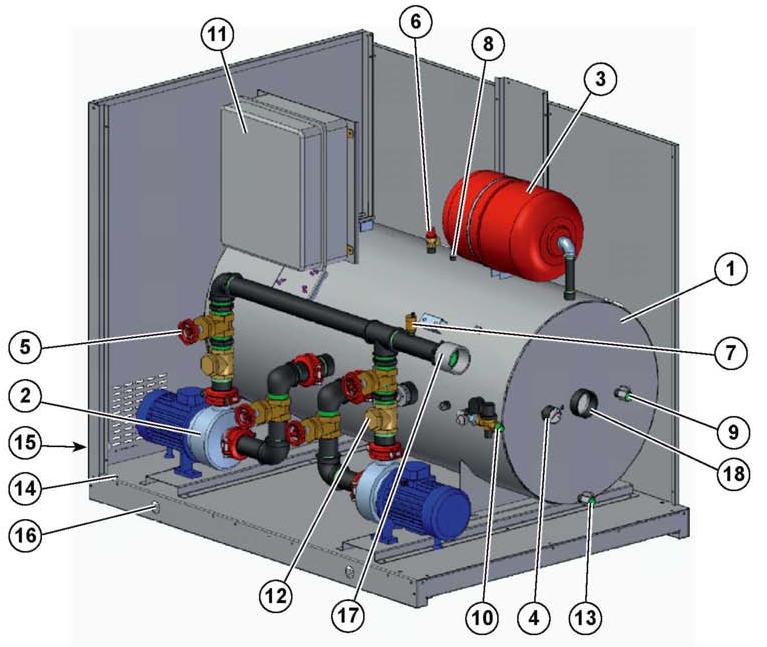

Основные компоненты гидромодуля

1	Аккумулирующий бак
2	Гидравлический насос (один или два)
3	Мембранный расширительный бак
4	Манометр
5	Обратный клапан
6	Предохранительный клапан
7	Автоматический воздуховыпускной клапан
8	Ручной воздуховыпускной клапан
9	Заправочный (подпитывающий) вентиль
10	Автоматическое подпитывающие устройство
11	Блок автоматики
12	Обратный клапан (для гидромодуля с 2 насосами)
13	Выпускной клапан
14	Монтажные отверстия
15	Вход электропитания
16	Отверстия для крепления погрузочных тросов
17	Выход охлаждающей жидкости
18	Вход охлаждающей жидкости

Все модели серии:

Модели DANTEX	Мощность охлаждения, кВт	Мощность обогрева, кВт	Потребляемая мощность, кВт	Рекомендованная розничная цена
DGM-30A				по запросу у.е.
DGM-30B				по запросу у.е.
DGM-30C				по запросу у.е.
DGM-30D				по запросу у.е.
DGM-30E				по запросу у.е.
DGM-50A				по запросу у.е.
DGM-50B				по запросу у.е.
DGM-50C				по запросу у.е.
DGM-50D				по запросу у.е.
DGM-50E				по запросу у.е.
DGM-75F				по запросу у.е.
DGM-75G				по запросу у.е.
DGM-75H				по запросу у.е.
DGM-75I				по запросу у.е.
DGM-75L				по запросу у.е.
DGM-75M				по запросу у.е.
DGM-100F				по запросу у.е.
DGM-100G				по запросу у.е.
DGM-100H				по запросу у.е.
DGM-100I				по запросу у.е.
DGM-100L				по запросу у.е.
DGM-100M				по запросу у.е.
DGM-150O				по запросу у.е.
DGM-150P				по запросу у.е.
DGM-150Q				по запросу у.е.
DGM-250O				по запросу у.е.
DGM-250P				по запросу у.е.
DGM-250Q				по запросу у.е.

Преимущества системы:

Основные характеристики гидромодулей с аккумулирующим баком

Модель	Емкость аккумулирующего бака бака	Рабочая точка 1		Рабочая точка 2		Рабочая точка 3		Потребляемая мощность	Диаметр патрубков	Длина/ высота/ глубина	Вес
	Емкость аккумулирующего бака бака	Расход	Напор	Расход	Напор	Расход	Напор	Потребляемая мощность	Диаметр патрубков	Длина/ высота/ глубина	Вес
	л	м³/ч	м	м³/ч	м	м³/ч	м	кВт	дюйм	мм	кг
DGM-30A	300	12	16,6	15	15	18	13,1	1,1	2” 1/2	1504/1265/1120	231
DGM-30B	300	12	20,1	15	18,5	18	16,7	1,5	2” 1/2	1504/1265/1120	231
DGM-30C	300	21	14,9	24	14	30	12	1,5	2” 1/2	1504/1265/1120	231
DGM-30D	300	21	20,7	24	19,8	30	17,8	2,2	2” 1/2	1504/1265/1120	231
DGM-30E	300	21	22,9	24	22	30	20,1	3	2” 1/2	1504/1265/1120	231
DGM-50A	500	12	16,6	15	15	18	13,1	1,1	2” 1/2	1504/1265/1120	253
DGM-50B	500	12	20,1	15	18,5	18	16,7	1,5	2” 1/2	1504/1265/1120	253
DGM-50C	500	21	14,9	24	14	30	12	1,5	2” 1/2	1504/1265/1120	253
DGM-50D	500	21	20,7	24	19,8	30	17,8	2,2	2” 1/2	1504/1265/1120	253
DGM-50E	500	21	22,9	24	22	30	20,1	3	2” 1/2	1504/1265/1120	253
DGM-75F	750	36	18,8	42	18	48	16,9	3	3”	2044/1510/1200	501
DGM-75G	750	42	29,5	48	28	60	24,5	5,5	3”	2044/1510/1200	501
DGM-75H	750	60	20,5	72	19	84	17,5	5,5	3”	2044/1510/1200	501
DGM-75I	750	72	24,5	84	23	96	22	7,5	3”	2044/1510/1200	501
DGM-75L	750	72	33	84	31,5	96	30	11	3”	2044/1510/1200	501
DGM-75M	750	72	40	84	38,5	96	37	15	4”	2044/1510/1200	501
DGM-100F	1000	36	18,8	42	18	48	16,9	3	3”	2044/1510/1200	528
DGM-100G	1000	42	29,5	48	28	60	24,5	5,5	3”	2044/1510/1200	528
DGM-100H	1000	60	20,5	72	19	84	17,5	5,5	3”	2044/1510/1200	528
DGM-100I	1000	72	24,5	84	23	96	22	7,5	3”	2044/1510/1200	528
DGM-100L	1000	72	33	84	31,5	96	30	11	3”	2044/1510/1200	528
DGM-100M	1000	72	40	84	38,5	96	37	15	4”	2260/1782/1900	528
DGM-150O	1500	108	31	120	30	138	28	15	4”	2260/1782/1900	878
DGM-150P	1500	108	36,5	120	35,5	138	34	18,5	4”	2260/1782/1900	878
DGM-150Q	1500	108	45	120	43,5	138	41	22	4”	2260/1782/1900	878
DGM-250O	2500	108	31	120	30	138	28	15	4”	2260/1782/1900	930
DGM-250P	2500	108	36,5	120	35,5	138	34	18,5	4”	2260/1782/1900	930
DGM-250Q	2500	108	45	120	43,5	138	41	22	4”	2260/1782/1900	930
